離心風機消聲器

離心風機消音器、離心風機消聲器

【離心風機消音器】基本說明

· 產品標題：離心風機消音器、離心風機消聲器

· 產品別名：消音器、消聲器、離心風機消聲器、離心風機消音器、通風消音器

· 產品型號：GF片式、GF蜂窩式

· 工作壓力：0-100kpa

· 工作溫度：0-300℃

· 工作流量：0-1000000m³/h

· 設計降噪：30±5dB(A)

· 本體材質：不鏽鋼TP304、316L、碳鋼Q235-B

【離心風機消音器】產品簡介

離心風機消音器（離心風機消聲器）用於治理風機對環境所形成的空氣動力性噪聲的消聲裝置。供各類風機、鼓風機、離心式及軸流式通風機進、出風道的消聲之用。該消聲器係列產品為阻抗聲流型。根據對發電廠各類風機運行現場的噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜範圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用具有較大材料飾麵的狹矩形通道，以增強吸收效果。

【離心風機消音器】適用範圍

      風機消音器是用於離心風機、引風機、通風機、局扇風機、除塵風機、羅茨風機、鼓風機、軸流風機、ZDL型中低壓離心風機、F高壓離心通風機、ZP100、ZP150、ZP200、ZP300型消音器等，離心風機消音器主要用於降低各種風機風口、風道和封閉式機房進風口的空氣動力性噪聲 。

【離心風機消音器】工作原理

       離心風機消聲器采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜範圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據，同時采用了具有較大吸聲材料飾麵的狹矩形通道，以增強吸收效果。另，風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此係列通風管道消音器及鼓引離心風機消音器均為阻抗聲流型，采用了對高、中頻噪聲起吸音消聲作用的阻式結構及對中、低頻噪聲起消聲降音作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種吸音消聲區，用以最大限度的增寬消聲頻帶，以實現良好的消聲降噪效果。

通風管道消音器及鼓引離心風機消音器適用於各類離心式、軸流式、羅茨風機及空壓機。

片式消聲器是阻止聲音傳播而允許氣流通過的一種器件，是消除空氣動力性噪聲的重要措施。片式消聲器主要是利用多孔吸聲材料來降低噪聲的。把吸聲材料固定在氣流通道的內壁上或按照一定方式在管道中排列，就構成了片式消聲器。當聲波進入片式消聲器時，一部分聲能在多孔材料的孔隙中摩擦而轉化成熱能耗散掉，使通過消聲器的聲波減弱。

片式消聲器對消除高、中頻噪聲效果顯著，對低頻噪聲的消除則不是很有效，其消聲量與消聲器的結構形式、空氣通道橫斷麵的形狀與麵積、氣流速度、消聲器長度，以及吸聲材料的種類、密度、厚度等因素有關，護麵板材料及其型式對消聲效果也有很大影響； 護麵材料可采用柔軟多孔透氣的織物，如玻璃纖維布，或穿孔板。護麵用的穿孔板一般采用薄鋼板、不鏽鋼板加工製成。為了發揮吸聲材料的吸聲性能，穿孔板的穿孔率應大於20%，孔徑3～10mm。

【離心風機消音器】應用範圍

離心風機消音器、離心風機消聲器廣泛應用於建築、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、製糖、製藥、塑料、汽車行業等領域。

【離心風機消音器】技術參數

注：訂購消音器請提供具體參數：

1、工作壓力 Mpa

2、工作溫度 ℃

3、工作流量 t/h

4、接管尺寸 mm

5、設備材質

6、安裝位置

【離心風機消音器】製造工藝

1.本設備為風機進出口消音器，采用抗性片式結構消音器，本設備按《GB1234-8工業企業廠界噪聲排放標準》設計、生產、驗收。

2.焊接時應采取必要措施防止變形，保證四壁的平整度及對角度。

3.直板消音片之間距離均勻一致，打孔時孔距均（jun1）勻，兩端無毛刺。

4.吸音填料應嚴格按要求選用，安裝密度應符合圖紙要求。

5.對接法蘭應平整、光滑，四周打磨平整無毛刺及切割缺陷。

6.消音器和風機管道連接處，為法蘭連接。（配反法蘭及緊固件）

7.通過該消音器的氣體含塵量應低與150mg/m³，不允許含水霧或腐蝕性氣體通過，氣體溫度不應大於300℃。

【離心風機消音器】安裝要求

1.消聲器的安裝方向必須正確，與風管或管件的法蘭連接應保證嚴密、牢固。

2.消聲器安裝後，可用拉線或吊線的方法進行檢查，不符合要求的應進行修整。

3.消聲器安裝就位後，應加強管理，采取防護措施。嚴禁其它支、吊架固定在消聲器法蘭及支吊架上。

4.消聲器、消聲彎頭等在安裝時應單獨設支、吊架，使風管不承受其重量支吊架應根據消聲器的型號、規格和建築物的結構情況，按照國標或設計圖紙的規定選用。

5.消聲器在安裝前應檢查支、吊架等固定件的位置是否正確，預埋件或膨脹螺栓是否安裝牢固、可靠。支、吊架必須保證所承擔的載荷。

6.消聲器的型號、尺寸必須符合設計要求，並標明氣流方向。

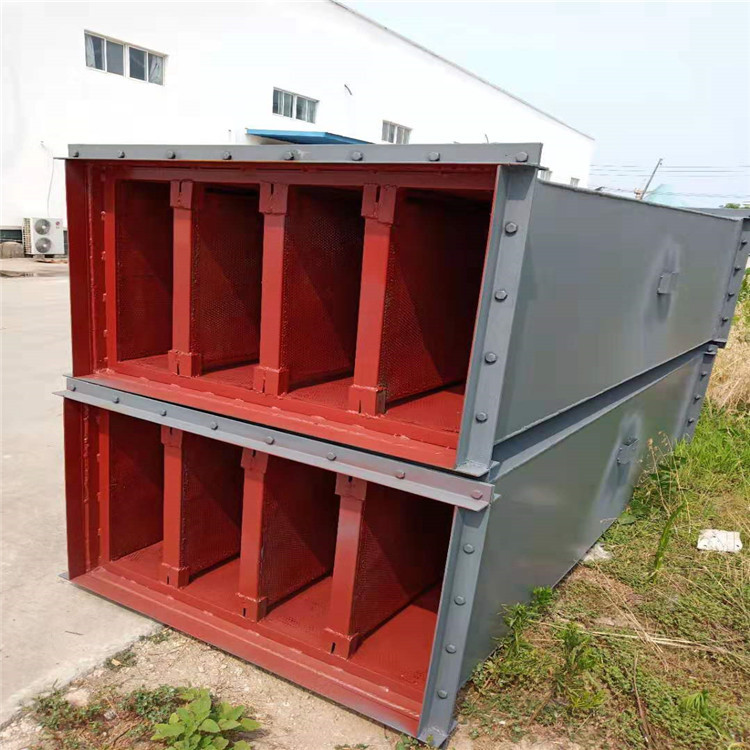

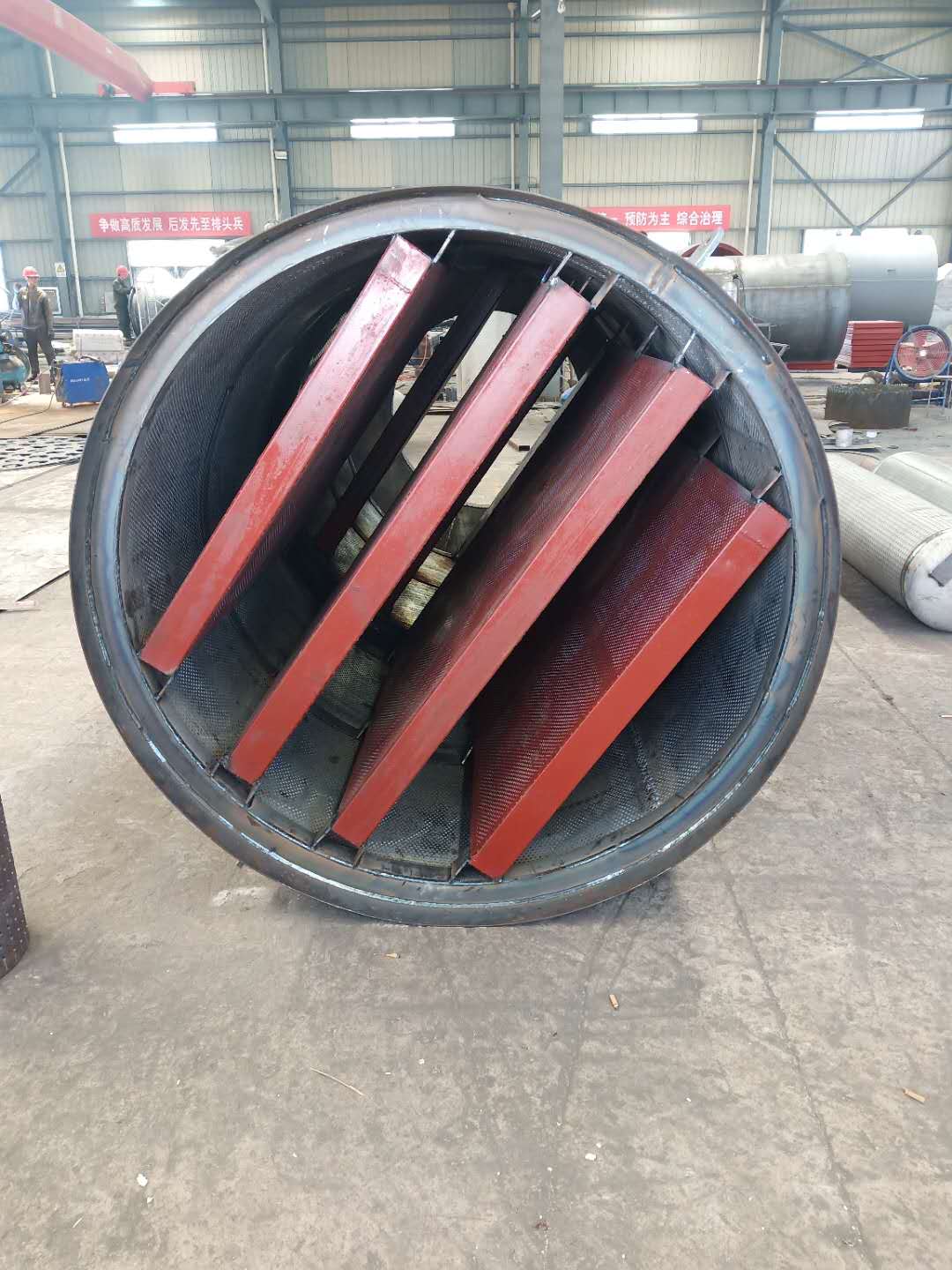

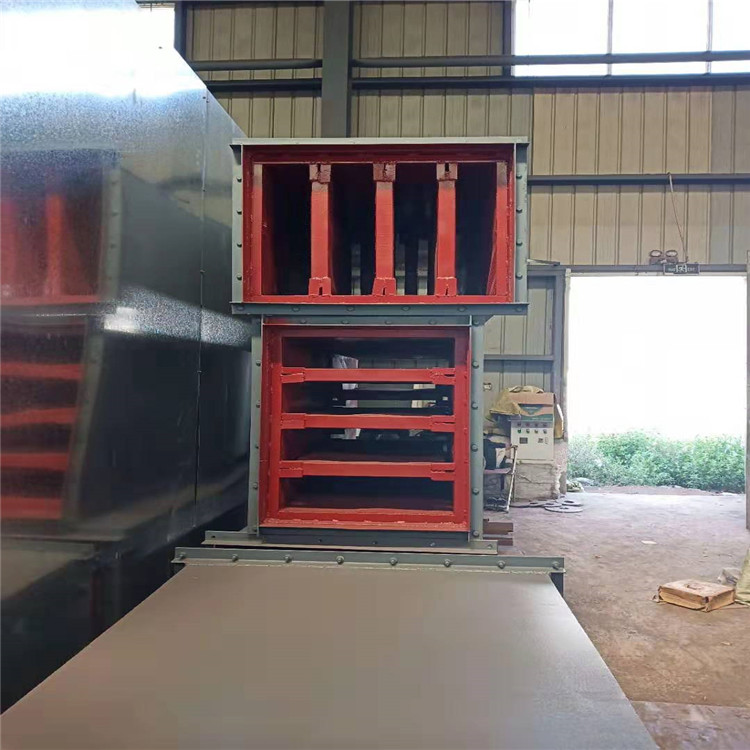

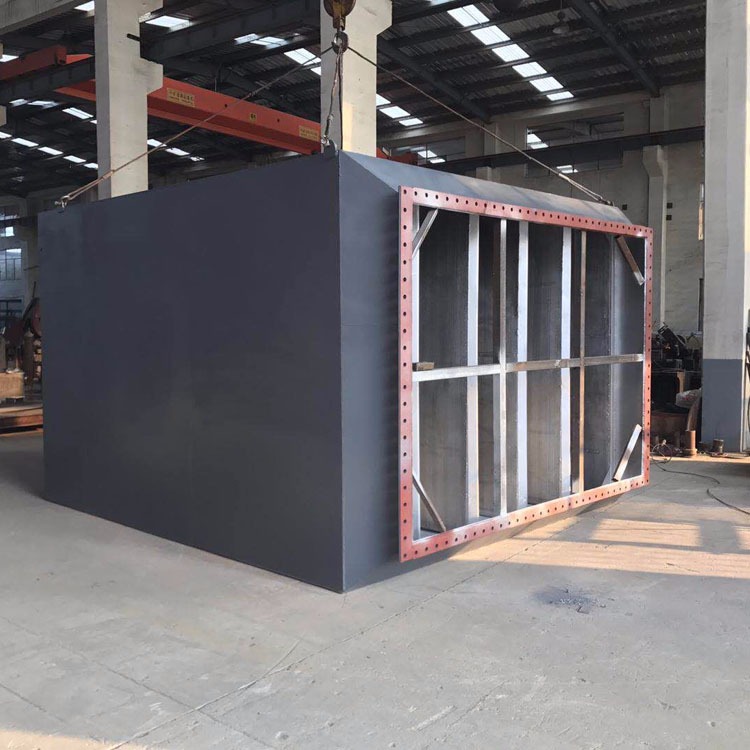

【離心風機消音器】實拍圖
